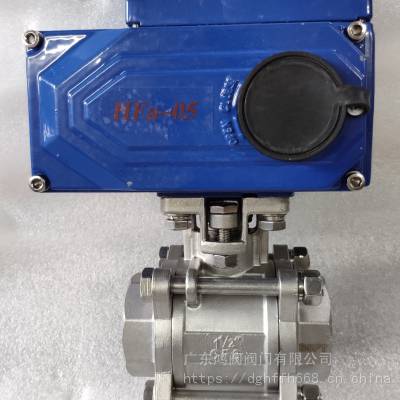

| 品牌：鸿阀 | 型号：Q641F-16 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN25-80mm | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电子 | 零部件及配件：执行器 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 作用对象：水 | 规格：25 32 40 50 65 80 |
设计依据 GB标准 设计标准 GB/12237 结构长度 法兰 连接 GB/12221 连接法兰尺寸 GB/9113、JB/T79 试验和检验 JB/T9002 ※注：鸿阀系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造 主要零件材质表 序号 零件名称 材质 C D R 1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti 2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti 3 垫片 PTFE PTFE PTFE 4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti 5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 6 阀座 PTFE PTFE PTFE 7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 9 垫片 PTFE PTFE PTFE 1 填料 PTFE PTFE PTFE 11 衬套 PTFE PTFE PTFE 12 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 15 连接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti 17 连接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti 18 气动装置 19 位置指示器 塑料 塑料 塑料
鸿阀阀门系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。主要外形及连接法兰尺寸 公称通径DN 外形尺寸 连接法兰尺寸 执行器型号 LL1 12 H D D1 D2 C f n-φd 15 130 140/178 62/75 185/191 95 65 46 14 2 4-φ14 GTD52/GTE65 20 130 140/178 62/75 191/197 105 75 56 16 2 4-φ14 GTD52/GTE65 25 140 140/214 62/91 193/227 115 85 65 16 2 4-φ14 GTD52/GTE80 32 165 164/214 75/91 212/240 140 100 76 18 3 4-φ18 GTD65/GTE80 40 165 164/246 75/101 217/255 150 110 84 18 3 4-φ18 GTD65/GTE90 50 203 190/295 91/112 260/286 165 125 99 20 3 4-φ18 GTD80/GTE1OO 65 222 210/295 101/112 293/309 185 145 118 20 3 4-φ18 GTD90/GTE1OO 80 241 247/395 112/139 323/349 200 160 132 20 3 8-φ18 GTD1OO/GTE125 100 305 276/478 127/176 382/438 220 180 156 22 3 8-φ18 GTD115/GTE160 125 356 348/562 159/206 468/534 250 210 184 22 3 8-φ18 GTD140/GTE190 150 394 378/724 176/228 510/582 285 240 211 24 3 8-φ22 GTD160/GTE210 200 457 524/928 228/275 655/702 340 295 266 24 3 12-φ22 GTD21O/GTE255
